المحولات الجافة · SG(B)10 / SG(B)11

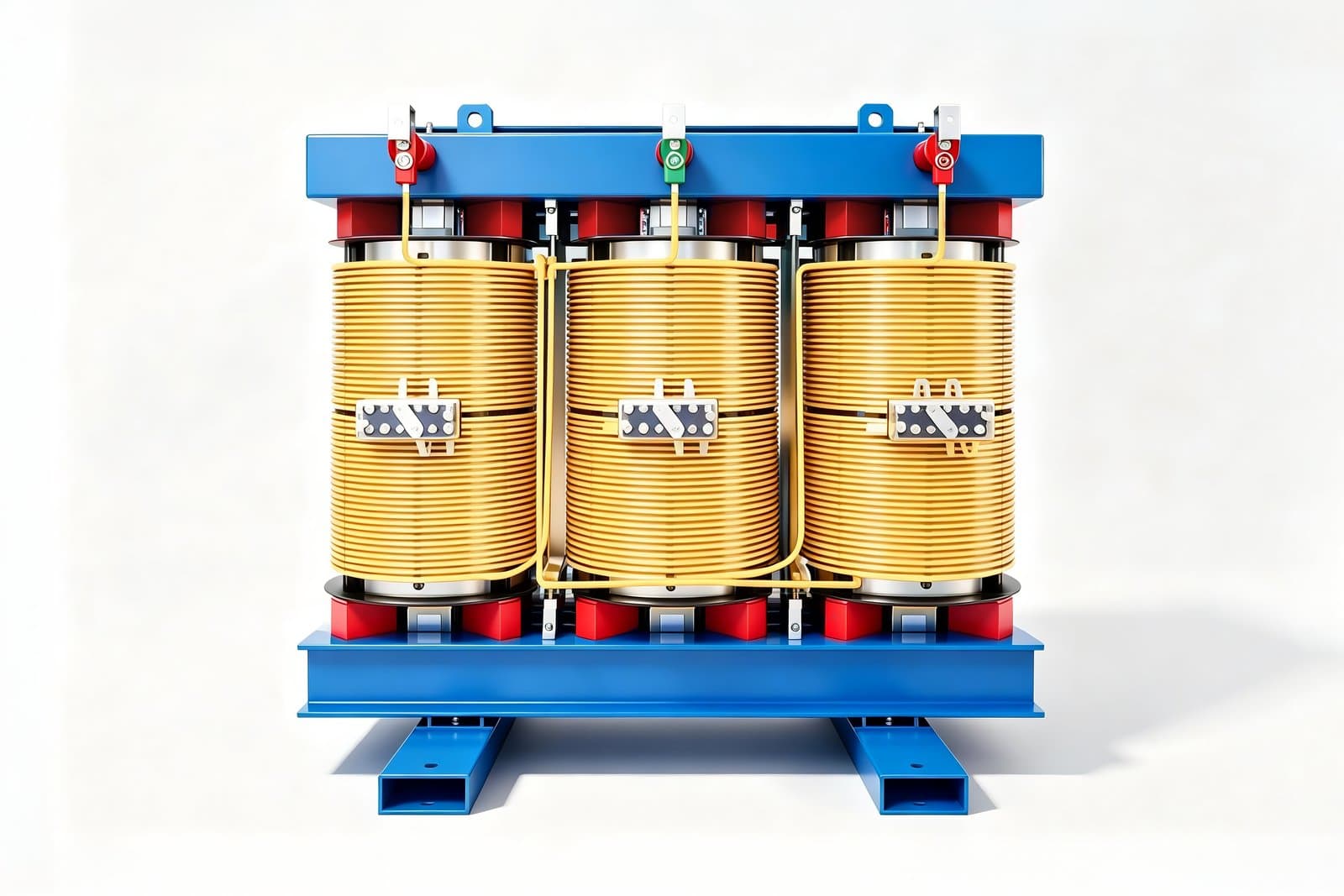

محول قدرة جاف غير مغلف من الفئة H
المحول الجاف ثلاثي الأطوار غير المغلف من الفئة H آمن وموفر للطاقة ومقاوم للحريق والانفجار، ولا يطلق غازات ضارة ولا يلوث البيئة وصيانته بسيطة، مما يناسب المواقع الرطبة ذات التقلب الشديد في الحمل والمتطلبات العالية للوقاية من الحريق.
نظرة عامة على المنتج
محول جاف غير مغلف خالٍ من الراتنج القابل للاحتراق، بعزل Nomex® وتصليد VPI وحمل زائد مستمر 20% دون تبريد قسري.
- الطراز
- SG(B)10 / SG(B)11
- عائلة المنتجات
- المحولات الجافة
نظرة عامة
يتميز محول القدرة الجاف غير المغلف من الفئة H بتصميم محكم ويلبي معايير الأداء الوطنية الصينية. وهو يناسب البيئات ذات المتطلبات العالية للوقاية من الحريق والتقلب الواسع في الحمل والرطوبة، مثل المباني الشاهقة والمطارات والمحطات والموانئ وشبكات المترو والمستشفيات ومحطات توليد الكهرباء ومنشآت الصناعات المعدنية والمراكز التجارية والمناطق المكتظة بالسكان والمواقع البتروكيميائية.
السلامة والأداء عند الحريق
- غير قابل للاحتراق ومثبط للهب: لا يحتوي المحول على راتنج قابل للاحتراق، وهو غير قابل للاحتراق ومثبط للهب وغير سام وذاتي الإطفاء، ولا يطلق عمليًا غازات سامة أو ضارة عند تعرضه للهب المكشوف.
- بلا تفريغ جزئي: يضمن التشبيع بالضغط تحت التفريغ (VPI) والتصليد عند درجة حرارة عالية تشغيلًا خاليًا من التفريغ الجزئي دون انخفاض في مستوى العزل طوال العمر التشغيلي.
التحميل الزائد والقدرة الحرارية
- فئة حرارية عالية: مادة عزل الملفات (Nomex®) مصنفة من الفئة C وقابلة للاستخدام المستمر عند 220℃، بينما يُصنف المحول نفسه من الفئة H (180℃)، مما يترك هامش أمان واسعًا.
- أداء قوي عند التحميل الزائد: قدرة التحمل الزائد قصير الأمد عالية، وتستطيع الوحدة العمل باستمرار عند حمل زائد بنسبة 20% دون تبريد قسري.
المتانة الميكانيكية وتحمل دوائر القصر
- متانة ميكانيكية عالية: يعتمد ملف الجهد العالي بنية قرصية مستمرة ذات متانة ميكانيكية عالية وتبديد جيد للحرارة، ويُلف ملف الجهد المنخفض من الرقائق، وتحسّن المساند الخزفية عالية المتانة التبريد وتمنع الانهيار الحراري.
- تحمل دوائر القصر: تتمتع بنية الملفات بمتانة ميكانيكية عالية وتتحمل تيارات القصر المفاجئة جيدًا.
الخصائص الرئيسية
- بلا راتنج قابل للاحتراق: غير قابل للاحتراق ومثبط للهب وغير سام وذاتي الإطفاء
- تشبيع VPI وتصليد عند حرارة عالية، بلا تفريغ جزئي في الخدمة
- عزل Nomex® (الفئة C، 220℃)، والمحول مصنف من الفئة H
- حمل زائد مستمر بنسبة 20% دون تبريد قسري
- ملف جهد عالٍ قرصي مستمر، وملف جهد منخفض من الرقائق، ومساند خزفية
- تحمل عالٍ لدوائر القصر المفاجئة وتبديد جيد للحرارة
- مناسب للأحمال المتقلبة والمواقع الرطبة، وصيانته بسيطة
معطيات أساسية
- القدرة المقدرة
- 30–2500 kVA
- مستوى الجهد
- 6–11 kV / 0.4 kV
- التبريد والعزل
- AN/AF · الفئة H (Nomex®)
- المعيار
- GB/T 10228
المعطيات التقنية
| القدرة المقدرة (kVA) | تيار اللاحمل (%) | فقد اللاحمل (W) | فقد الحمل عند 145℃ (W) | جهد الممانعة (%) |
|---|---|---|---|---|
| 30 | 2.4 | 170 | 760 | 4 |
| 50 | 2.4 | 240 | 1070 | 4 |
| 80 | 1.8 | 330 | 1480 | 4 |
| 100 | 1.8 | 360 | 1690 | 4 |
| 125 | 1.6 | 420 | 1980 | 4 |
| 160 | 1.6 | 480 | 2280 | 4 |
| 200 | 1.4 | 550 | 2710 | 4 |
| 250 | 1.4 | 640 | 2960 | 4 |
| 315 | 1.2 | 790 | 3730 | 4 |
| 400 | 1.2 | 880 | 4280 | 4 |
| 500 | 1.2 | 1040 | 5230 | 4 |
| 630 | 1.0 | 1200 | 6290 | 4 |
| 630 | 1.0 | 1170 | 6400 | 6 |
| 800 | 1.0 | 1360 | 7460 | 6 |
| 1000 | 1.0 | 1590 | 8760 | 6 |
| 1250 | 1.0 | 1880 | 10370 | 6 |
| 1600 | 1.0 | 2200 | 12580 | 6 |
| 2000 | 0.8 | 2740 | 15560 | 6 |
| 2500 | 0.8 | 3240 | 18450 | 6 |
| 1600 | 0.1 | 2200 | 13900 | 8 |
| 2000 | 0.8 | 2740 | 17110 | 8 |
| 2500 | 0.8 | 3240 | 20290 | 8 |
ملاحظة: يتوفر جدول الخصائص لسلسلة SG(B)10 عند الطلب.
تركيبات نموذجية
- المباني الشاهقة
- المطارات
- المحطات والموانئ
- شبكات المترو
- المستشفيات
- محطات التوليد والصناعات المعدنية
- المراكز التجارية
- المواقع البتروكيميائية
