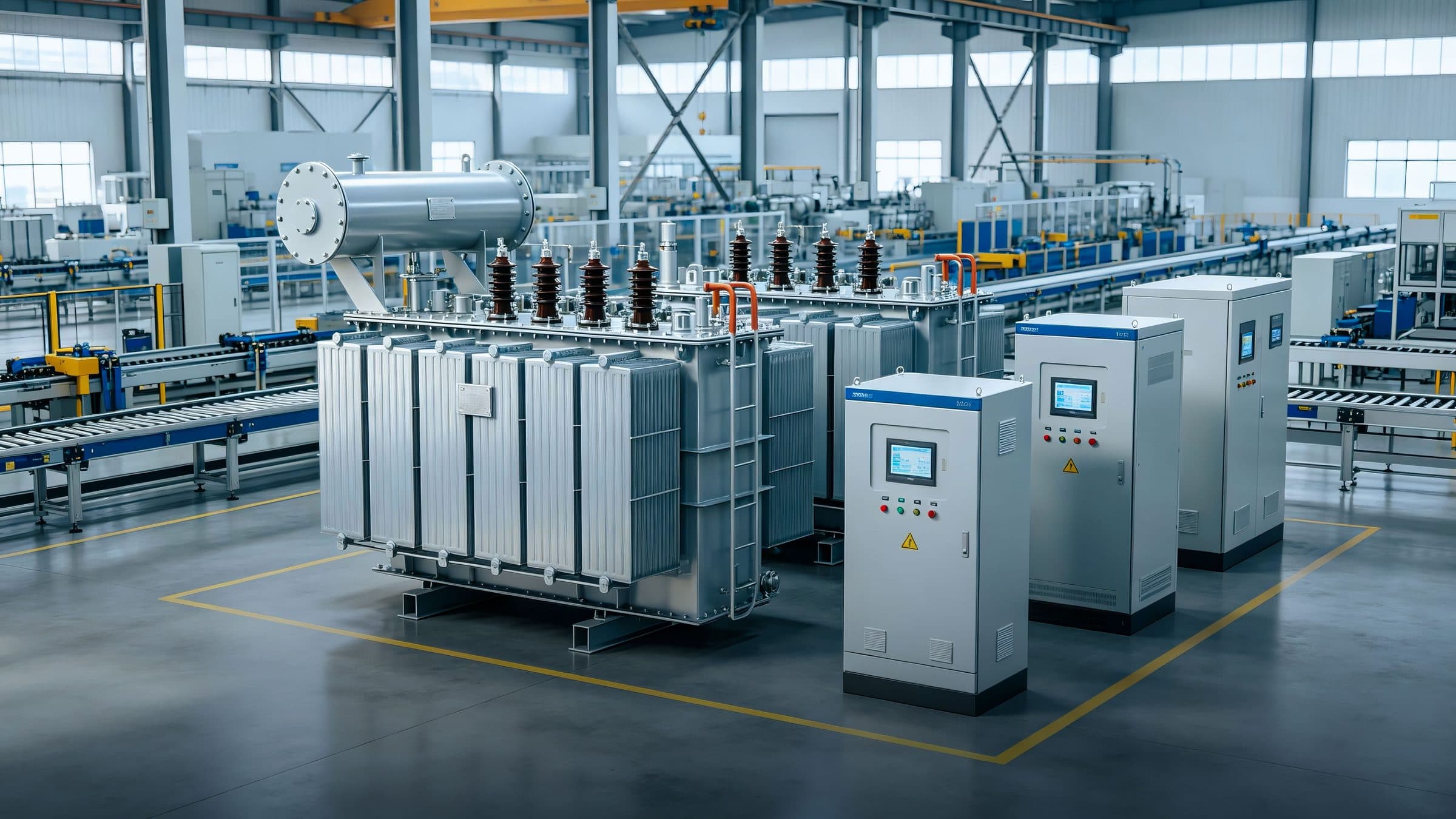

لا يحتوي المحول الجاف على زيت عازل: فملفاته مصبوبة براتنج الإيبوكسي تحت التفريغ أو معزولة بعزل من الفئة H غير مغلف، لذلك يكون المحول ذاتي الإخماد ولا يمكن أن يتسرب منه زيت، ويمكن تركيبه في مركز الحمل داخل المباني الشاهقة ومحطات المترو والمطارات والمراكز التجارية. أما المحول المغمور بالزيت فيستخدم خزانا محكم الغلق بالكامل، وهو أفضل في تبديد الحرارة وفي تحمل الحمل الزائد وأقل تكلفة عند القدرة نفسها، ما يناسب المواقع الخارجية والمنشآت الصناعية ومحطات التحويل الصندوقية. ويتبع الاختيار متطلبات الحماية من الحريق وبيئة التركيب وفئة القدرة؛ ونحن نورد العائلتين معا.

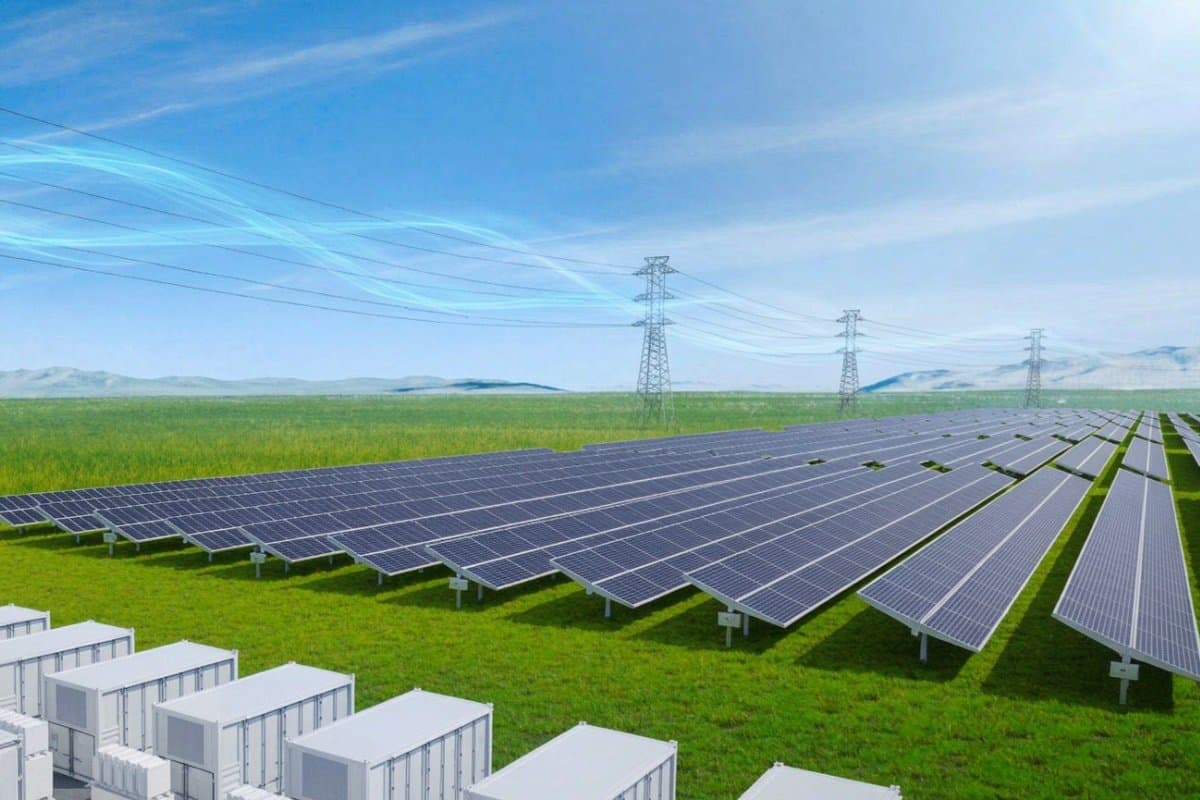

يجمع الطراز الأمريكي (المحول المدمج ZGS11 المثبت على قاعدة) مفتاح قطع الحمل ذا الجهد العالي والمصهرات والمحول في خزان زيت واحد، ما يبقيه صغير الحجم مدمجا ويناسب مراكز الأحمال الحضرية والمجمعات السكنية والمستشفيات والمطارات والمحطات. أما محطة التحويل الأوروبية مسبقة التجهيز YBM فتضم حجرة الجهد العالي وحجرة المحول وحجرة الجهد المنخفض في مقصورات منفصلة داخل غلاف فولاذي واحد، مع ترك مساحة للصيانة، وهي مطابقة لمعيار GB 17467. ويركب الطراز الصيني المحول المغمور بالزيت خارج الغلاف مع حجرتي مفاتيح مستقلتين للجهد العالي والجهد المنخفض، فتكون مساحة التبريد أكبر ويسهل فحص المحول؛ ويستخدم عادة في رفع الجهد لمحطات الطاقة الشمسية وطاقة الرياح وفي التغذية الصناعية.

تغطي محولات التوزيع المدى 30–2500 kVA لشبكات 10 kV و20 kV و35 kV، مع جانب جهد منخفض 0.4 kV في القدرات القياسية. ومدى التغيير على المآخذ هو ±2×2.5% أو ±5%، ويمكن أن تكون مجموعة التوصيل Dyn11 أو Yyn0 أو Yzn11. وترد القيم الدقيقة لكل طراز في جدول البارامترات التقنية في صفحة المنتج.

NX1 وNX2 وNX3 هي مستويات فقد اللاحمل وفقد الحمل المحددة في المعيار GB 20052 (القيم الدنيا المسموح بها لكفاءة الطاقة ودرجات كفاءة الطاقة لمحولات القدرة): كلما صغر الرقم ارتفعت الكفاءة. وفي المدى المغمور بالزيت 10 kV يصنف S22 ضمن NX1 وهو الأعلى كفاءة بين الثلاثة، ويصنف S20 ضمن NX2 وS13 ضمن NX3. وفي المنتجات الجافة يحقق SCBH19 الدرجة 1 من الكفاءة الوطنية، بينما يقع SCBH17 وSBH21 في الدرجة 2.

تصنع محولات التوزيع المغمورة بالزيت وفق GB/T 6451 (البارامترات والمتطلبات التقنية لمحولات القدرة المغمورة بالزيت) وسلسلة GB/T 1094 لمحولات القدرة، وهي تقابل IEC 60076؛ أما الوحدات الجافة فتتبع GB/T 10228 وGB/T 1094.11. وتقيم درجات الكفاءة وفق GB 20052، وتستوفي محطات التحويل الصندوقية مسبقة التجهيز المعيار GB 17467. وتخضع كل وحدة للاختبار وفق المعايير الوطنية والدولية السارية قبل شحنها.
