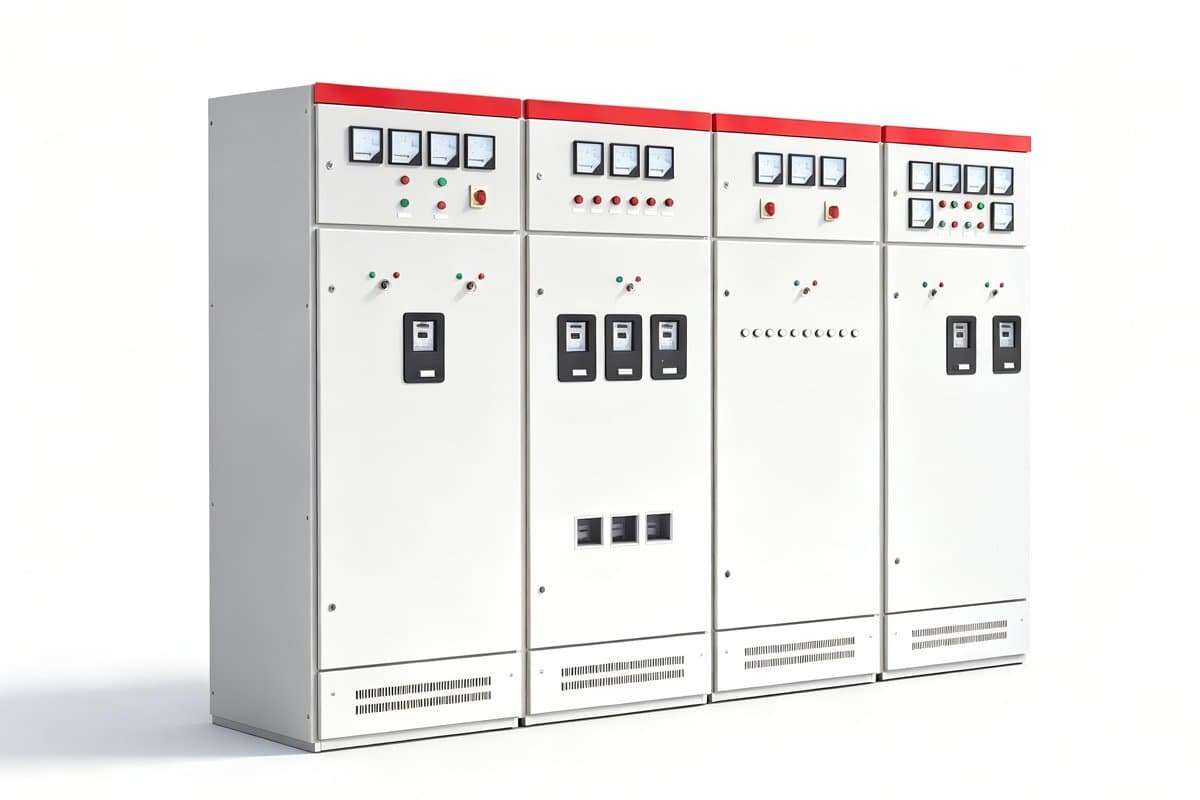

لوحة جهد منخفض للتيار المتناوب GGD

نظرة عامة

تستخدم محطات توليد الكهرباء ومحطات التحويل والمؤسسات الصناعية والتعدينية لوحة GGD في أنظمة التوزيع بتردد 50 Hz وجهد تشغيل مقدر 380 V وتيارات مقدرة تصل إلى 3150 A، لتحويل الطاقة المغذية لمعدات القيادة والإنارة والتوزيع وتوزيعها والتحكم بها. وهي توفر قدرة قطع عالية واستقرارًا ديناميكيًا وحراريًا جيدًا ومخططات كهربائية مرنة وسهولة في التجميع ومدى واسعًا وعمليًا وبنية عصرية ودرجة حماية عالية.

البنية

• هيكل صلب: تُجمَّع البنية من مقاطع فولاذية مشكلة على البارد من نوع 8MF مع لحام موضعي؛ وتتبع الأجزاء تصميمًا معياريًا ويحمل الهيكل ثقوب تثبيت متساوية التباعد بمقدار E = 20 mm، مما يعطي درجة عالية من التوحيد القياسي.
• تبريد فعال: تتيح فتحات التهوية في أعلى الغلاف وأسفله خروج الحرارة من الفتحات العلوية بينما يدخل الهواء البارد من الأسفل، فتتشكل قناة حمل حراري طبيعي تحل مشكلة تبريد اللوحات المغلقة.
• التأريض: تُربط أبواب الأجهزة الحاملة للمكونات بالهيكل بضفيرة نحاسية مجدولة، ويمتد قضيب تأريض مخصص على طول القاعدة، فتشكل الخزانة الكاملة دارة تأريض وقائية غير منقطعة.
• سهولة التجميع: يبسّط الغطاء العلوي القابل للفك تركيب القضبان الرئيسية وضبطها في الموقع، وتسهّل أربع عيون رفع في الزوايا العلوية المناولة والنقل.
• درجة الحماية: IP30 قياسيًا، ويمكن اختيارها بين IP20 وIP40 بحسب بيئة الخدمة.

شروط الخدمة

• درجة الحرارة المحيطة: بين -5 °C و+40 °C، بمتوسط على مدى 24 ساعة لا يتجاوز +35 °C.
• الارتفاع: لا يتجاوز 2000 m؛ وفوق ذلك يجب تخفيض تقدير المجموعة وفق ما يقتضيه المعيار.
• الرطوبة: رطوبة نسبية لا تتجاوز 50% عند +40 °C؛ وعند درجات حرارة أدنى (مثلًا +20 °C) قد يبلغ المتوسط الشهري 90%، لذا يجب توفير تهوية أو تدفئة للوقاية من التكاثف.
• التركيب: ميل عن الشاقول لا يتجاوز 5°؛ ويجب التركيب في موقع خالٍ من مخاطر الحريق والانفجار والغازات المسببة للتآكل والغبار الناقل للكهرباء والاهتزاز أو الصدمات الشديدة.
• المتطلبات الخاصة: يجب بيان الأجواء الشديدة التآكل والارتفاعات العالية والظروف المماثلة عند مرحلة الطلب ليتسنى تطبيق معالجة خاصة.
