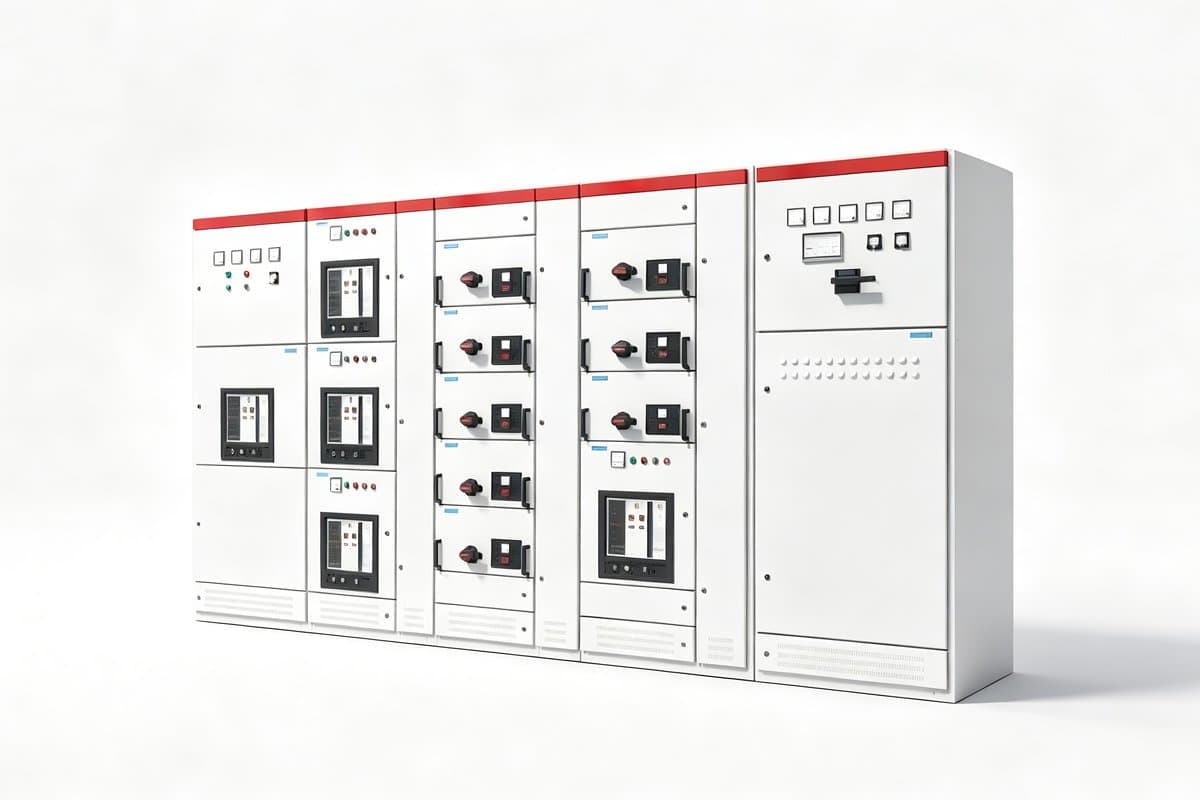

لوحة جهد منخفض قابلة للسحب للتيار المتناوب GCS

نظرة عامة

صُممت لوحة GCS القابلة للسحب لشبكات التيار المتناوب ثلاثية الأطوار بتردد 50 (60) Hz وجهد تشغيل مقدر 380 (660) V وتيارات مقدرة تصل إلى 4000 A. وهي تخدم دارات الدخول والتغذية والتحكم المركزي بالمحركات وتعويض القدرة غير الفعالة، وتُستخدم على نطاق واسع في محطات توليد الكهرباء وفي صناعات النفط والكيماويات والنسيج، وكذلك في أنظمة التوزيع في المباني الشاهقة.

البنية

تُرتب الخزانة في حجرات وظيفية منفصلة، ويتوفر الهيكل الرئيسي ببنيتين لتناسب المشاريع المختلفة.

• تُبسط القضبان الرئيسية الأفقية في مؤخرة الخزانة لرفع تيار الذروة المقدر الذي يتحمله نظام القضبان.
• حجرة الوحدات الوظيفية وحجرة القضبان وحجرة الكابلات معزولة بعضها عن بعض؛ وتعمل كل منها باستقلال دون التأثير في الأخرى.
• يتوفر الهيكل الرئيسي مثبتًا بالبراغي بالكامل أو ملحومًا جزئيًا (الألواح الجانبية والعوارض العرضية) لتلبية متطلبات المستخدمين المختلفة.
• لكل درج خمسة أوضاع مبينة بوضوح — مغلق ومفتوح واختبار ومعزول ومسحوب؛ وتتسع الخزانة الواحدة لما يصل إلى 11 درجًا بوحدة واحدة أو 22 درجًا بنصف وحدة.
• وتأتي الأدراج بخمسة مقاسات — 1/2 و1 و3/2 و2 و3 وحدات — ومزودة بتعاشق ميكانيكي وبتحرير للطوارئ.

شروط الخدمة

• تركيب داخلي على ارتفاع لا يتجاوز 2000 m؛ ودرجة حرارة الهواء المحيط بين -5 °C و40 °C، بمتوسط على مدى 24 ساعة لا يتجاوز 35 °C — ويجب تخفيض تقدير المجموعة عند تجاوز هذه القيم.
• رطوبة نسبية لا تتجاوز 50% عند 40 °C؛ وتُسمح قيم أعلى عند درجات حرارة أدنى، تصل إلى 90% عند 20 °C. ويجب مراعاة التكاثف الناتج عن تقلبات درجة الحرارة.
• يجب التركيب في موقع خالٍ من الاهتزاز والصدمات الشديدة ومن الأوساط المسببة لتآكل المكونات؛ وألا يتجاوز الميل عن الشاقول 5° وأن يكون صف الخزائن مستويًا (وفق GBJ232-82).
• ويمكن الاتفاق على المتطلبات الخاصة مع الشركة المصنعة عند مرحلة الطلب.
