محولات القدرة المغمورة بالزيت · SBH15-M

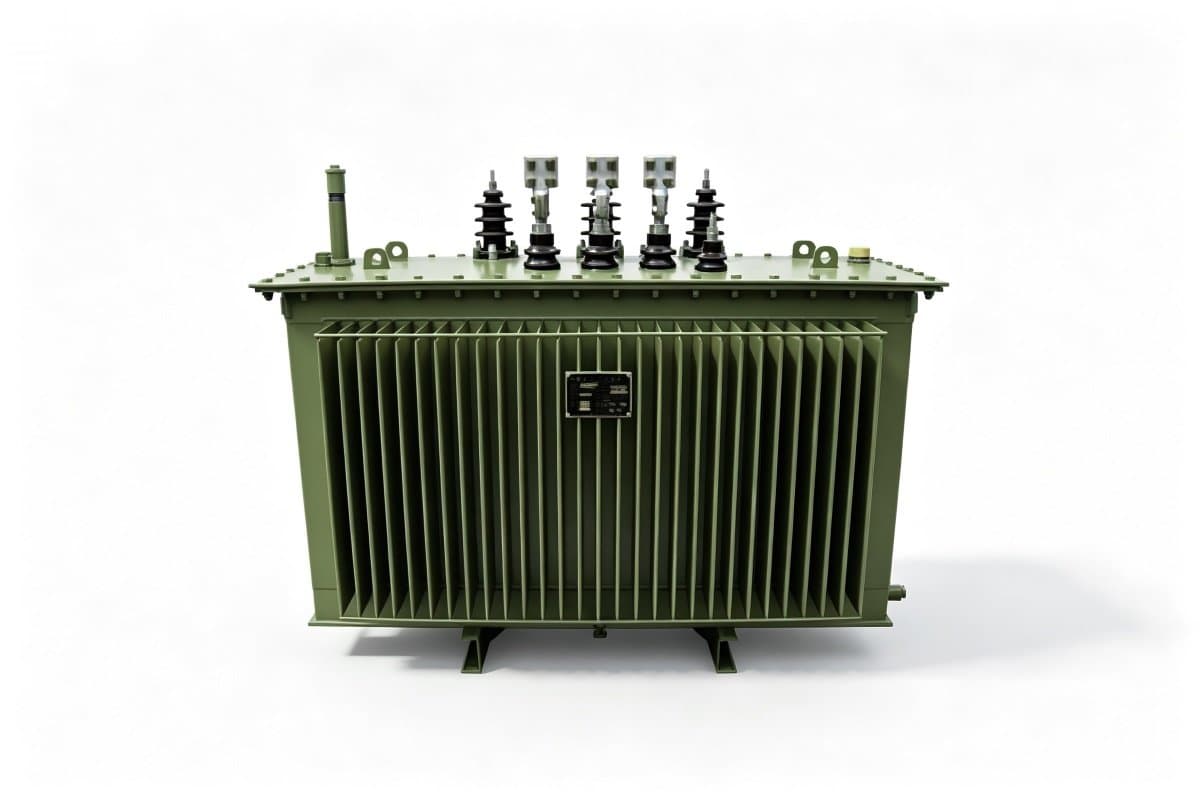

محول قدرة محكم الإغلاق بسبيكة غير متبلورة SBH15-M
SBH15-M محول قدرة مملوء بالزيت بالكامل ومحكم الإغلاق يعمل كأي وحدة محكمة، باستثناء أن قلبه مصنوع من سبيكة غير متبلورة. وهو مصنوع وفق JB/T 10318-2002، وهو معيار المعطيات التقنية لمحولات التوزيع المغمورة بالزيت ذات القلب من سبيكة غير متبلورة.
نظرة عامة على المنتج
محول قدرة مملوء بالزيت بالكامل ومحكم الإغلاق بسبيكة غير متبلورة: فقد لاحمل أقل 70% من قيم المجموعة I في GB/T 6451، وفقد حمل أقل 15%.
- الطراز
- SBH15-M
- عائلة المنتجات
- محولات القدرة المغمورة بالزيت
نظرة عامة على المنتج
تُبقي البنية المحكمة المملوءة بالزيت بالكامل زيت العزل معزولًا تمامًا عن الهواء المحيط، فلا حاجة إلى إضافة الزيت ولا إلى صيانة جهاز التنفس. ويُلف القلب من شريط سبيكة غير متبلورة ويُدمج مع ملفات وبنية تثبيت محسَّنة، فتُحفظ موثوقية المحول المحكم مع انخفاض حاد في فقد اللاحمل.
مادة السبيكة غير المتبلورة
- عناصرها الأساسية هي الحديد والنيكل والكوبالت والسيليكون والبورون والكربون؛ وهي مادة مغناطيسية لينة متماثلة الخواص ذات قدرة مغنطة منخفضة.
- وليست فيها عيوب بنيوية تعيق حركة جدران المناطق المغناطيسية؛ وسماكة الشريط 0.027 mm فقط، لذا ينخفض معامل الرصّ تبعًا لذلك إلى 0.75–0.8.
- والمقاومية النوعية عالية جدًا — 3–6 أضعاف مقاومية صفيحة الفولاذ السيليكوني — والصلادة 5 أضعاف صلادة صفائح الفولاذ السيليكوني.
- والسبيكة غير المتبلورة حساسة بوجه خاص للإجهاد الميكانيكي، وقد صُممت بنية القلب وعملية التجميع للحماية منه.
مستويات الفقد والمعايير
في مدى SBH15-M-30~1600/6~10، يكون فقد الحمل أقل بنسبة 15% من قيم GB/T 6451 ويكون فقد اللاحمل أقل بنسبة 70% من قيم المجموعة I في GB/T 6451. والمعيار المطبق هو JB/T 10318-2002، المعطيات التقنية لمحولات التوزيع المغمورة بالزيت ذات القلب من سبيكة غير متبلورة.
الخصائص الرئيسية
- خزان محكم مملوء بالزيت بالكامل؛ الزيت لا يلامس الهواء إطلاقًا
- قلب ملفوف من سبيكة غير متبلورة: فقد لاحمل أقل 70% من قيم المجموعة I
- فقد حمل أقل بنسبة 15% من قيم GB/T 6451
- شريط غير متبلور بسماكة 0.027 mm، ومعامل رصّ 0.75–0.8
- مقاومية 3–6 أضعاف وصلادة 5 أضعاف الفولاذ السيليكوني
- Dyn11، جهد منخفض 0.4 kV، قدرات من 30 إلى 2500 kVA
- مصنوع وفق JB/T 10318-2002، وبلا صيانة في الخدمة
معطيات أساسية
- القدرة المقدرة
- 30–2500 kVA
- مستوى الجهد
- 10 kV / 0.4 kV
- البنية والتبريد
- خزان محكم مملوء بالزيت · ONAN
- المعيار
- GB/T 6451 · JB/T 10318
المعطيات التقنية
| القدرة المقدرة (kVA) | تيار اللاحمل (%) | فقد اللاحمل (W) | فقد الحمل عند 75 °C (W) | الممانعة (%) |
|---|---|---|---|---|
| 30 | 1.7 | 33 | 600 | 4.0 |
| 50 | 1.3 | 43 | 870 | 4.0 |
| 63 | 1.2 | 50 | 1040 | 4.0 |
| 80 | 1.1 | 60 | 1250 | 4.0 |
| 100 | 1.0 | 75 | 1500 | 4.0 |
| 125 | 0.9 | 85 | 1800 | 4.0 |
| 160 | 0.7 | 100 | 2200 | 4.0 |
| 200 | 0.7 | 120 | 2600 | 4.0 |
| 250 | 0.7 | 140 | 3050 | 4.0 |
| 315 | 0.5 | 170 | 3650 | 4.0 |
| 400 | 0.5 | 200 | 4300 | 4.0 |
| 500 | 0.5 | 240 | 5150 | 4.0 |
| 630 | 0.3 | 320 | 6200 | 4.5 |
| 800 | 0.3 | 380 | 7500 | 4.5 |
| 1000 | 0.3 | 450 | 10300 | 4.5 |
| 1250 | 0.2 | 530 | 12000 | 4.5 |
| 1600 | 0.2 | 630 | 14500 | 4.5 |
| 2000 | 0.2 | 750 | 17400 | 5.0 |
| 2500 | 0.2 | 900 | 20200 | 5.0 |
ملاحظة: في مدى SBH15-M-30~1600/6~10، يكون فقد الحمل أقل بنسبة 15% من قيم GB/T 6451 ويكون فقد اللاحمل أقل بنسبة 70% من قيم المجموعة I في GB/T 6451.
تركيبات نموذجية
- مغذيات التوزيع الحضرية والريفية
- التوزيع في المنشآت الصناعية والتعدينية
- غرف التوزيع في المباني التجارية والسكنية
- المواقع ذات التشغيل الطويل بحمل خفيف حيث يهيمن فقد اللاحمل
- محطات التحويل المسبقة التجهيز المبنية مع لوحات الجهد المنخفض
