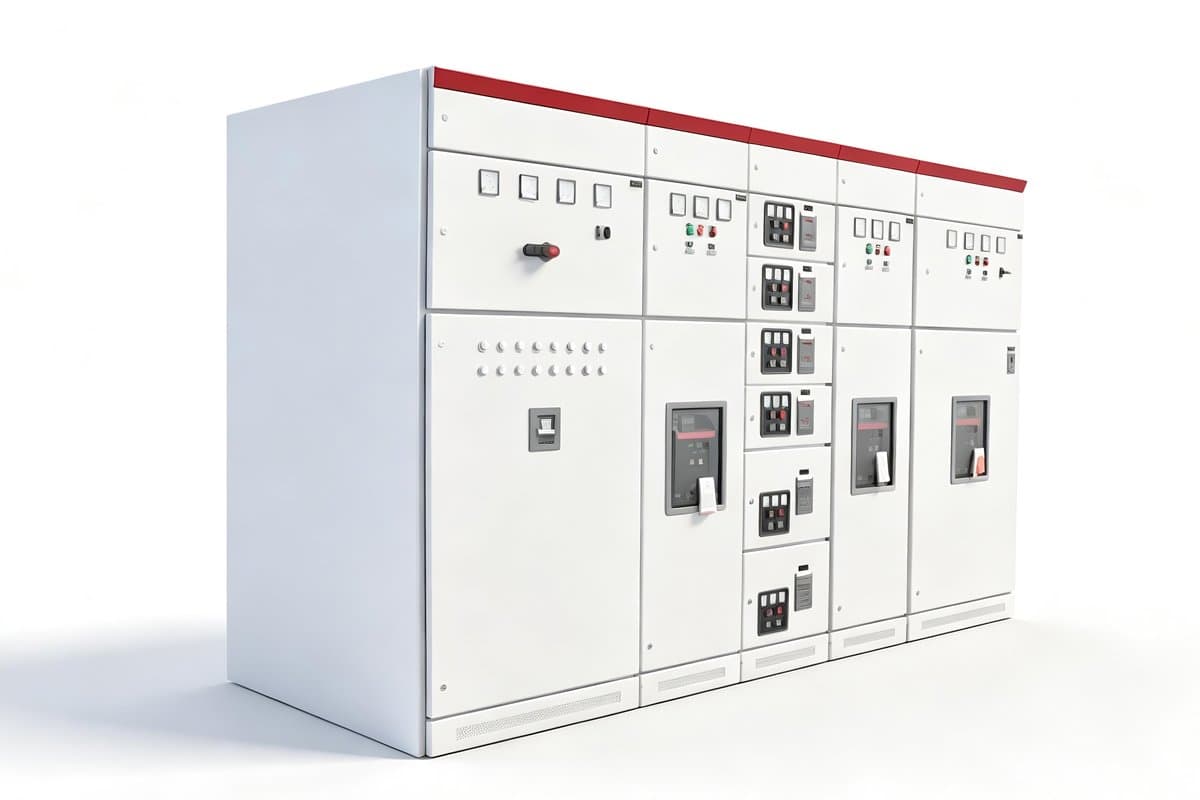

لوحة جهد منخفض قابلة للسحب للتيار المتناوب MNS

نظرة عامة

صُممت لوحة MNS القابلة للسحب لأنظمة القدرة بتردد 50/60 Hz وجهد تشغيل مقدر يصل إلى 660 V. وهي تتحكم بمعدات التوليد والنقل والتوزيع وتحويل الطاقة وتحميها وتراقبها، ويمكن أن تعمل مركزًا لتوزيع الطاقة (PC) أو مركزًا للتحكم بالمحركات (MCC).

البنية والمزايا التقنية

• تصميم معياري بالكامل: الهيكل بمقطع حرف C مصنوع من فولاذ مطلي بالألمنيوم والزنك أو من فولاذ مدرفل على البارد عالي الجودة على وحدة أساسية مقدارها 25 mm، ويُوصَّل ببراغي قفل ذاتية القلوظة — بلا لحام، وبدقة وصلابة عاليتين.
• استغلال عالٍ للحيز: تتسع الخزانة الواحدة لما يصل إلى 36 درجًا بربع وحدة، ويتيح أكثر من 200 جزء تجميع موحد قياسيًا تخطيطات نظامية متنوعة بدرجات حماية من IP30 إلى IP54.
• مواد مثبطة للهب: ترفع اللدائن الهندسية عالية المتانة بتصنيف قابلية اشتعال V0 مستوى العزل ودرجة الحماية من الصدمة الكهربائية.
• فصل بثلاث حجرات: تُفصل حجرة الوحدات الوظيفية وحجرة القضبان وحجرة الكابلات فصلًا تامًا بحواجز فولاذية أو حواجز مثبطة للهب عالية المتانة، مما يمنع انتشار عطل القوس.
• التعاشق: تحمل وحدات الأدراج تعاشقًا ميكانيكيًا يجمع بين القطع والعزل والقفل، فلا يمكن سحب الدرج والقاطع مغلق.
• قابلية التبادل: الوحدات الوظيفية ذات التقدير نفسه قابلة للتبادل ميكانيكيًا وكهربائيًا، فيمكن استبدال وحدة معطلة بسرعة؛ وتدخل الكابلات من الأعلى أو الأسفل إلى حجرة كابلات فسيحة مزودة بمساند قياسية.

الإنتاج الموحد قياسيًا وشروط الخدمة

يتبع التصميم مبادئ صارمة في التوحيد القياسي والاشتراك والتسلسل؛ والتجميع بسيط ولا يحتاج إلى أدوات خاصة، مما يختصر زمن التركيب في الموقع ويخفض تكلفة دورة الحياة الكاملة.

• درجة الحرارة المحيطة: بين -5 °C و+40 °C (-25 °C في التخزين والنقل)، بمتوسط على مدى 24 ساعة لا يتجاوز +35 °C.
• الارتفاع: لا يتجاوز 2000 m؛ وفوق 2000 m يجب تخفيض تقدير المجموعة وفق GB/T 3859.1.
• الرطوبة: لا تتجاوز 50% عند +40 °C؛ وعند درجات حرارة أدنى (مثلًا +20 °C) قد يبلغ المتوسط اليومي 95% والمتوسط الشهري 90% — ويجب توفير الوقاية من التكاثف.
• التركيب: ميل عن الشاقول لا يتجاوز 5° وشدة زلزالية لا تتجاوز الدرجة 9؛ ويجب تجنب الاهتزاز والصدمات الشديدة والغازات أو الأبخرة المسببة للتآكل.
• البيئات الخاصة: يجب بيان الظروف الشديدة التآكل أو الشديدة الاهتزاز أو المغبرة أو الخارجية عند مرحلة الطلب ليتسنى تطبيق حماية خاصة.
