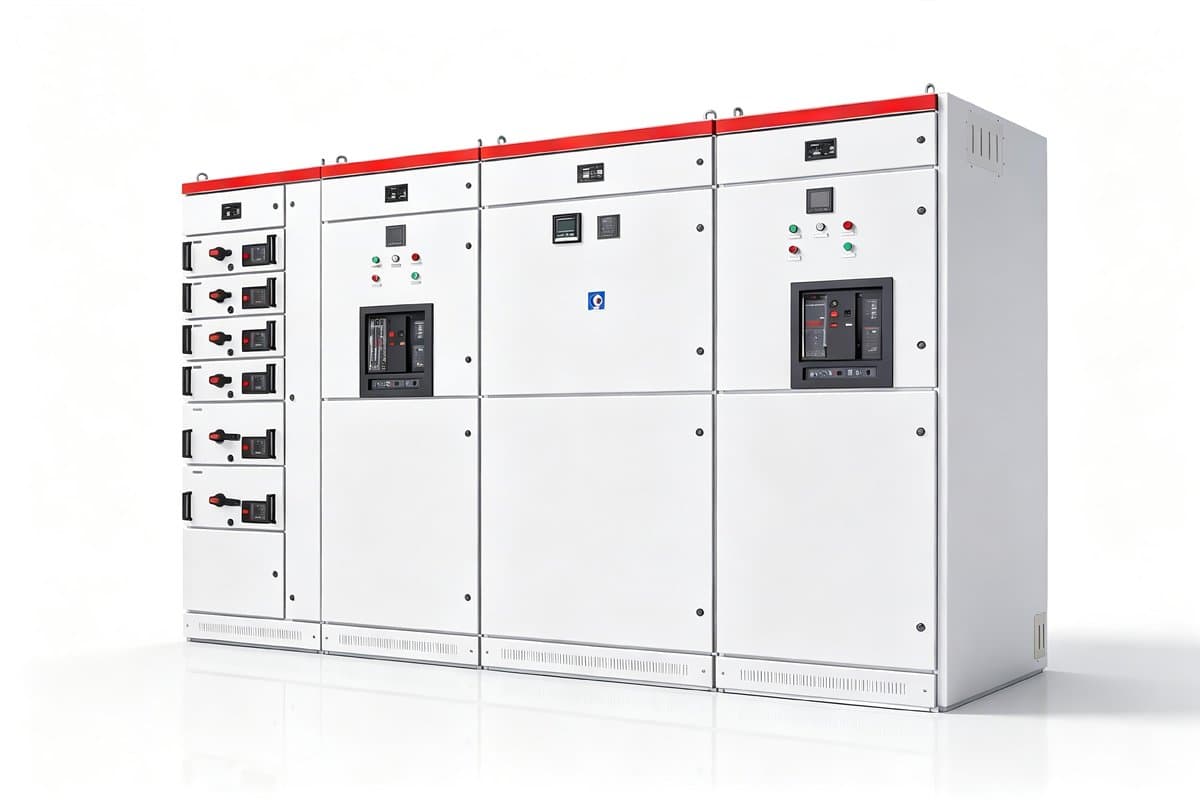

لوحة جهد منخفض قابلة للسحب للتيار المتناوب GCK

نظرة عامة

تُستخدم لوحة GCK القابلة للسحب في محطات توليد الكهرباء وفي قطاعات البتروكيماويات والصناعات المعدنية والصناعات الخفيفة والنسيج وكذلك في البنية التحتية. وهي تعمل في الأنظمة ثلاثية الأطوار بتردد 50–60 Hz وجهد مقدر 380 V بوصفها المعدة الأساسية لتوزيع الطاقة (PC) والتحكم المركزي بالمحركات (MCC)، وتغطي دارات الدخول والتغذية والتحكم بالمحركات وتعويض القدرة غير الفعالة.

الغلاف

الغلاف مثبت بالبراغي بالكامل، ومشكَّل من فولاذ مدرفل على البارد عالي الجودة على معدات CNC وموصول ببراغي عالية المتانة — دقيق وصلب وسهل الفك.

• تقع حجرة القضبان الرئيسية في أعلى الخزانة وتضم القضبان الرئيسية الأفقية وتوفر قناة نافذة تُبقي نظام القضبان متصلًا وآمنًا.
• حجرة الوحدات الوظيفية في الواجهة، مقسمة بحواجز إلى خلايا وحدات منفصلة؛ وتُرتب الدارات رأسيًا على ارتفاع فعال مقداره 1760 mm.
• حجرة الكابلات في المؤخرة، ومزودة بمساند ومشابك للكابلات وبحيز نهايات واسع لتمديد كابلات الدخول والخروج وتثبيتها.
• يوفر غطاء معدني مهوى على سقف الخزانة تبريدًا بالحمل الحراري الطبيعي؛ وعند استخدام قنوات قضبان يُستبدل به غطاء عازل للحفاظ على الخلوص. والقاعدة مغلقة بالكامل بلوح عازل للوقاية من الحيوانات الصغيرة والأجسام الغريبة.
• درجة الحماية القياسية هي IP20 أو IP30؛ وعند IP40 يُثبت الباب الخلفي بالبراغي بدلًا من المفصلات لتحسين الإحكام.
• الأبعاد القياسية 2200 mm ارتفاعًا و1000 mm عمقًا، بعروض 600 و800 و1000 و1200 mm؛ ويمكن شحن الخزائن في مجموعات مجمَّعة لا يزيد طولها على 3 m.

خصائص المنتج

• تصميم معياري: تمنح الوحدة الأساسية 20 mm أجزاءً بنيوية عالية القابلية للتبادل وتجميعًا مرنًا وسهولة في التوحيد القياسي والتوسيع.
• الحماية من التآكل: جميع الأجزاء المعدنية مغلفنة أو مطلية بالمسحوق بتشطيب صديق للبيئة يناسب البيئات الصناعية القاسية.
• تصميم مدمج وفصل آمن: كثافة عالية من الوحدات الوظيفية في مساحة صغيرة، مع حواجز فولاذية بين خلايا الوحدات للحد من اتساع العطل.
• نظام القضبان: تمتد القضبان الرئيسية (L1/L2/L3) وقضيب الحياد (N) في الأعلى، وقضيب التأريض الوقائي (PE) في الأسفل، وتدعم قضبان التفريع ترتيبات ثلاثية الأطوار رباعية الأسلاك.
• تصميم مرن للوحدات: تتوفر الوحدات الوظيفية بأنواع قابلة للسحب أو قابلة للتوصيل أو ثابتة، والأدراج ذات التقدير نفسه قابلة للتبادل ميكانيكيًا وكهربائيًا.
• آلية منع السقوط: يثبّت حاجز المسار الدرج عند نحو أربعة أخماس مشواره؛ ويتطلب السحب الكامل رفعًا خفيفًا، مما يمنع سقوط الدرج.
